一、為什么在硅烷場景里必須安裝專用檢測儀?
硅烷 (SiH?) 常見于半導體、光伏電池及特種材料的化學氣相沉積工藝。它遇空氣可自燃，爆炸下限僅約 1 % 體積分?jǐn)?shù)，且吸入高濃度氣體會刺激呼吸道甚至造成急性中毒。在潔凈室、化工反應區或儲氣間，一旦發生泄漏，火點可能來自靜電火花、熱表面甚至燈具內部微火源。因此，持續在線監測并在毫秒級發出聲光或聯動信號，是降低事故概率的唯一可靠辦法。
二、核心技術剖析
| 關鍵部件 | 作用 | 硅烷專用設計要點 |
| 電化學傳感器 | 將硅烷氧化還原反應轉化為電流信號，實現濃度量化 | 選用進口芯體，抗交叉干擾，零點自動跟蹤，確?！?±3 % F.S. 精度() |
| 本安+隔爆電路 | 阻斷點火源，承受脈沖浪涌 | 防爆等級 Exd II CT6，二級防雷、防靜電設計，超過國標要求() |
| 多制式輸出 | 把氣體信息融入廠內自動化 | 同時具備 4-20 mA、RS-485(Modbus RTU)、繼電器、頻率、Hart 與 LoRa/4G 無線，既可直接驅動風機、電磁閥，也能接入 PLC/DCS/SCADA() |
| 高清彩屏+紅外遙控 | 現場參數一目了然，免開蓋配置 | 3.5 英寸 TFT 實時顯示濃度、溫濕度，遙控可做零點/量程校準及報警點調整，避免拆蓋引火() |
三、主要應用版圖
半導體晶圓廠
等離子增強化學氣相沉積(PECVD) 及外延爐輸送線普遍使用硅烷;檢測儀安裝于氣柜、排氣管道及潔凈室回風道，實現泄漏定點鎖定。
光伏薄膜與單晶拉棒車間
硅烷是制備非晶硅薄膜的核心前驅體，被譽為“光伏行業的隱形炸藥”;固定式檢測儀配合緊急切斷閥，可在 3 秒內啟動氮氣惰化和排風系統。
有機硅及特氣分裝廠
氣瓶充裝間利用擴散式探頭監控灌裝口，泵吸式方案用于尾氣收集柜，保證整條充裝鏈路連續無盲區。
實驗室與科研機構
微量硅烷泄漏即可觸發 1 ppm 級報警值，保護分析儀器和人員安全。

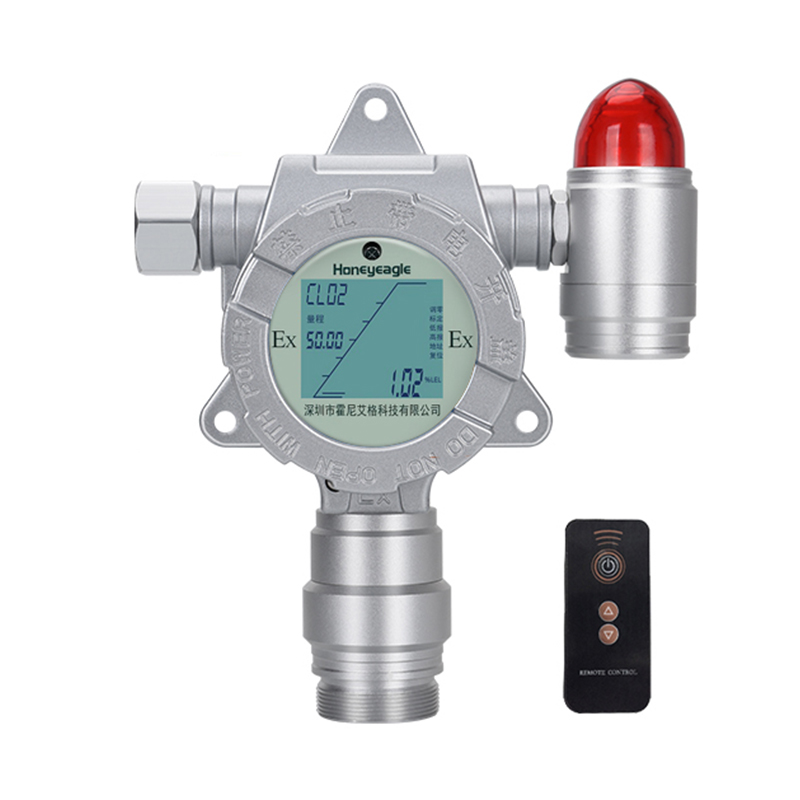

四、技術參數概覽(型號 HNAG1000-SiH?)
| 項目 | 數值/范圍 |
| 檢測量程 | 0-10 ppm / 50 ppm / 100 ppm / 1000 ppm (可定制) |
| 分辨率 | 0.01 ppm 或 0.1 ppm |
| 響應時間 T90 | ≤ 20 s |
| 零點漂移 | ≤ ±1 % F.S./年 |
| 工作溫度 | -30 ～ 60 ℃ |
| 防護等級 | IP66 |
| 安裝方式 | 壁掛、管道、吊裝可選 |
| 供電 | 24 V DC (12-30 V) |
| 殼體材質 | 壓鑄鋁+氟碳漆，防腐防爆 |
以上核心指標均經 GB 3836 系列防爆標準及 CMC 計量許可認證。
五、選型與布局指南
1、檢測方式
擴散式：空氣自然流動，維護量小;適合開放或微正壓空間。
泵吸式：內置真空泵抽氣，距離被測點最遠可 10 m;適合封閉柜、狹小管道。
2、量程與分辨率
依據工藝常態濃度+20 % 冗余原則設定量程;半導體潔凈室推薦 0-10 ppm，精細分辨率 0.01 ppm。
3、報警邏輯
采用兩級值：
1 級 (預警) = 10 % LEL ≈ 0.1 % 體積濃度
2 級 (緊急) = 25 % LEL ≈ 0.25 % 體積濃度
異常信號聯動排風、N? 充填與主閥切斷。
4、數據聯動
若需上傳環保局或集團云平臺，可選 4G/LoRa 模塊并啟用 MQTT 或北向 API，對多廠房集中監管。
六、安裝調試實務
| 步驟 | 操作要點 |
| 管線預埋 | 使用 6 × 0.75 mm2 屏蔽電纜，分離動力線及信號線，走爆炸危險區防爆管。 |
| 固定 & 密封 | 壁掛型傳感頭底距地面 30 cm 上方 (低密度氣體) 或 50 cm 下方 (高密度氣體)；硅烷密度略輕于空氣，宜安裝稍高于泄漏源。 |
| 初次標定 | 采用 8 ppm 標氣，流量 0.3 L/min；零氣沖洗 3 min 后校零，標氣通入 60 s 后校量程。 |
| 功能驗證 | 手持氣體袋注入 1 .5 × 報警設定濃度，測試聲光、聯動閥門與 SCADA 數據是否同步。 |
七、運維與校準
周期校準：建議 6 個月一次;極端潔凈環境可延長至 12 個月，但需記錄零點漂移曲線。
傳感器壽命：電化學芯體典型壽命 2-3 年，使用到 80 % 信號衰減閾值應及時更換。
故障自診斷：內置 watchdog 檢測 AD 轉換異常、電路高溫與存儲溢出并發出代碼提示，便于遠程判定。
備件管理：常備 O-ring、密封墊與防爆玻璃窗口，避免停機等待。
八、符合標準與合規性
GB 3836.1-2010《爆炸性氣體環境用電氣設備 通用要求》
GB 3836.2-2010《隔爆型“d”》
GB 3836.4-2010《本質安全型“i”》
EMI/EMC 整機電磁兼容測試報告
CMC 計量器具許可證書
滿足上述規范，可直接用于國家防爆場所審查及安監驗收。
九、典型案例速覽
| 行業 | 場景 | 效果 |
| 晶圓生產線 | 上料口 + 回風管 | 開機三個月無誤報，零點漂移 <0.5 % |
| 多晶拉棒車間 | 氣柜內三點檢測 | 一次泄漏險情在 8 s 內切斷母管，避免爐內回燃 |
| 特氣中轉倉 | 集裝框頂部 | 通過 LoRa 組網，4 公里外中控室實時查看濃度 |
硅烷氣體檢測儀并非單純的“報警器”，它兼具高精度傳感、智能通訊與安全聯動功能，是現代高危工藝鏈路不可或缺的防護環節。合理選型、科學布局和嚴格運維，可以把硅烷泄漏引發的火災爆炸風險降到可控范圍，為半導體、光伏以及特氣行業筑牢最后一道安全屏障。
